YZ型系列液下渣浆泵-山东博耐泵业有限公司

概述
1
3、泵型号意义：例80YW80-20A
YW-液下式多用污水泵
80-泵的出口直径（mm）
80-泵的出口直径（m3/h）
20-泵的设计点流量（m）
A-叶轮经第一次切割
80YX80-20A
YZ-液下式渣浆泵
80-泵的出口直径（mm）
80-泵的设计点流量（m3/h）
20-泵的设计点扬程（m）
A-叶轮经第一次切割
4、泵的转动方式：泵通过弹性联轴器与电动机连接，从原动机方向看泵为顺时针方向旋转。

结构说明
1、

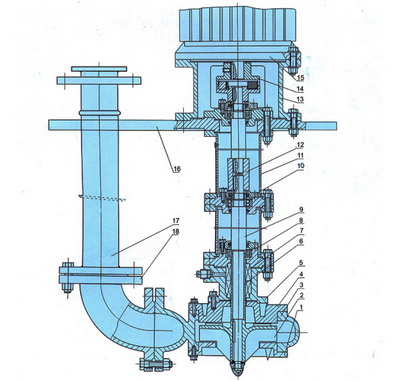

YW液下泵结构

1、前盖 2、叶轮 3、泵体 4、泵盖 5、机封室 6、轴套 7、机械密封 8、轴承体 9、轴 10、轴承端盖 11、联接管 12、联轴套 13、电机座 14、联轴器 15、电动机 16、支承盘 17、出水管 18、弯头

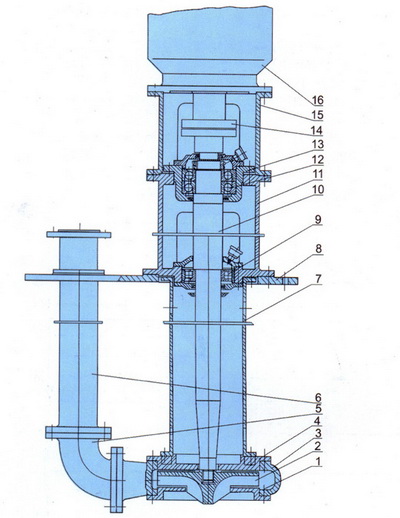

YZ液下泵结构

1、吸入盖 2、叶轮 3、泵体 4、泵盖 5、出液弯头 6、出液管 7、联接管 8、支承座 9、轴承 10、轴 11、轴承座 12、轴承 13、轴承盒 14、联轴器部件 15、电机支承 16、电机

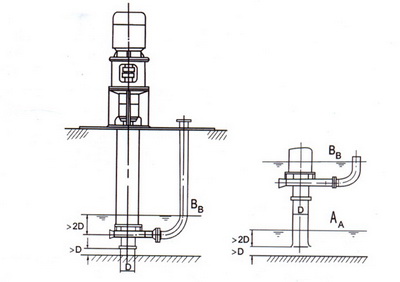

AA——低液面值 BB——启动时液面的最低值 D——吸入管直径
